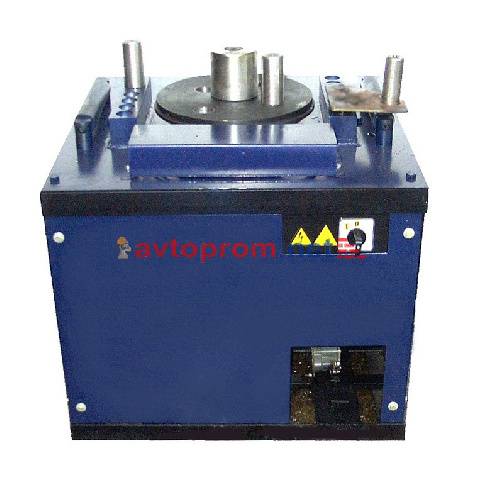

Станок для гибки арматуры СГА-1 широко применяется на строительных площадках, для гибки арматурных прутков, при формировании каркаса здания перед заливкой бетона.Наибольший диаметр изгибаемой арматуры по ГОСТ 5781-82:
- для класса А-I: 40мм
- для класса А-II: 36мм
- для класса А-II: 32мм
Допускаемый радиус изгиба прутка по внутреннему контуру:
- наибольший: 55мм
- наименьший: 20мм

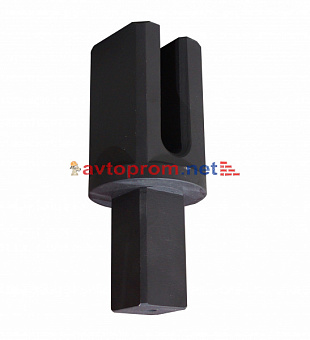

Принцип работы станка для гибки арматуры СГА-1: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55мм изгибаются вокруг ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.
Характеристики электрооборудования станка СГА-1:
- электродвигатель переменного тока АИР100S4 (3кВт, 1500об/мин, 380В) исп. 1М1081
- пускатель магнитный ПМ12-025641УЗВ (с катушкой на 380В, реле 16А)
- пакетно-кулачковый выключатель (380В, 10А)
- выключатель конечный ВП 15К-21А-221 (10А)
- выключатель конечный ВП 16РГ23Б231 (10А)
- кнопка "грибок" (d-22мм, 220В)
