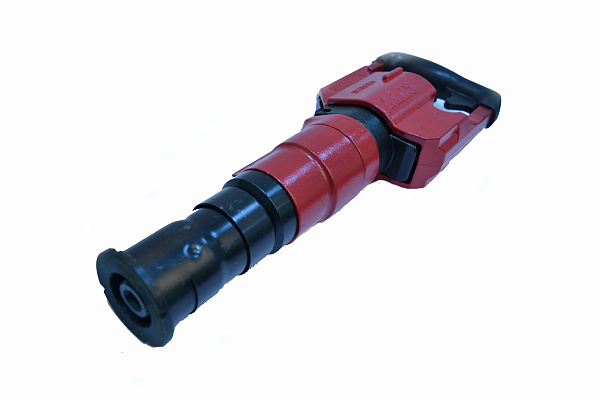

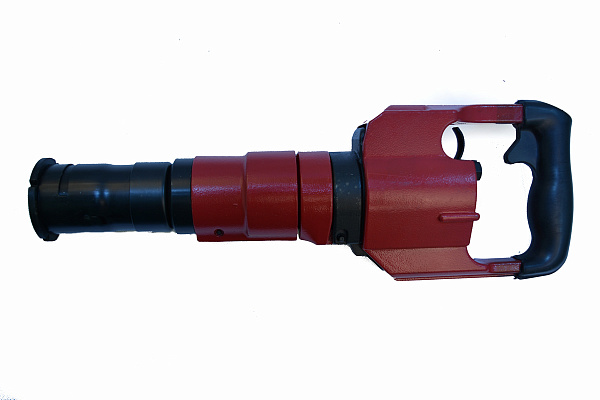

Пистолет монтажный GFT5 (аналог ПЦ-84)
Однозарядный самовзводный поршневой монтажный пистолет GFT-5 (аналог монтажного пистолета ПЦ-84), предназначен для забивки дюбелей из стали в конструкции из бетона, кирпичную кладку и в конструкции из низкоуглеродистой стали с помощью монтажных патронов. Монтажный пистолет GFT-5 представляет собой однозарядный поршневой инструмент, который работает с монтажными патронами размером 6,8х18мм. Забивка дюбелей происходит поршнем, который приводится в действие энергией расширения пороховых газов при выстреле.
- крепеж несъемный путем «забивки» дюбель-гвоздями;
- крепеж съемный на дюбель-винтах.
Во время работы с монтажным пистолетом используют дюбель-гвозди, диаметр шайбы у которых 12мм. и максимальная длина 76мм. Существуют еще дюбель-винты, которые имеют резьбу М8 и М6. В конструкции строительного пистолета установлены блокировки, которые исключают случайные выстрелы.
Технические характеристики монтажного пистолета GFT-5:
- Используемая длина дюбеля, не более: 76 мм
- Толщина детали из стали, которая «пристреливается» – 1-4 мм
- Толщина детали неметаллическая, которая «пристреливается» – 10-50 мм.
- Размеры коробки, габариты, длина-высота-ширина: 452х230х207 мм.
Монтажным пистолетом можно работать одному рабочему оператору. Во время крепления больших за размером конструкций используется подсобный рабочий. В начале работы нужно полностью проверить сборку, надежность взаимодействия элементов пистолета и канал, который направляет дюбеля при вхождении.
-
обязательно продвинуть шомполом в крайнее заднее положение поршень.
-
произвести вставку нужного дюбеля с шайбой в направительный канал для правильной фиксации шайбы в шариковом фиксаторе.
-
сделать против часовой стрелки до упора поворот рукоятки и высунуть из коробки кожух муфты.
-
раскрываем пистолет соответственно шарниру, который связывает рукоятку муфты, производим установку патрона и закрываем пистолет.
-
занимаем более устойчивое положение, прижим пистолета устанавливаем в точку пристрела точно под прямым углом к конструкции и нажимаем на рукоятку, после оттягиваем пусковой рычаг до самого отказа – в это время произойдет выстрел.
-
после того, как прозвучал выстрел, открываем пистолет для выбрасывания стреляной гильзы (автоматически)
Когда работа закончилась, максимально 250 выстрелов или при задержках, которые возникают во время использования, нужно сделать осмотр, разборку и смазку пистолета. Для разборки и сборки пистолета ссылайтесь на инструкцию по эксплуатации.
